SCAD Office

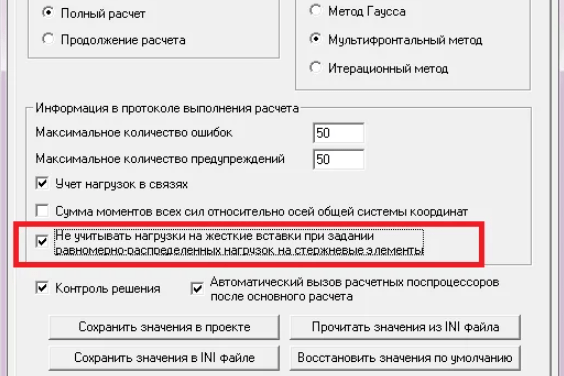

Нагрузки на жёсткие вставки в SCAD Office
В новых версиях SCAD (впервые замечено в версии Dec 28 2012) разработчики добавили новую опцию, которая при расчёте модели даёт в новых версиях совершенно другой результат без внесения изменений в схему...
Продолжение в источнике

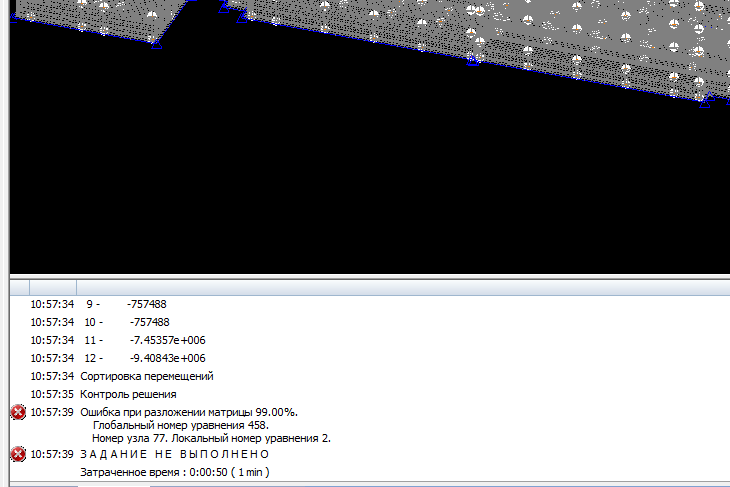

Ошибка при разложении матрицы 99% в SCAD Office
Если при расчёте в SCAD у Вас появляется сообщение: «Ошибка при разложении матрицы 99%»...
Продолжение в источнике

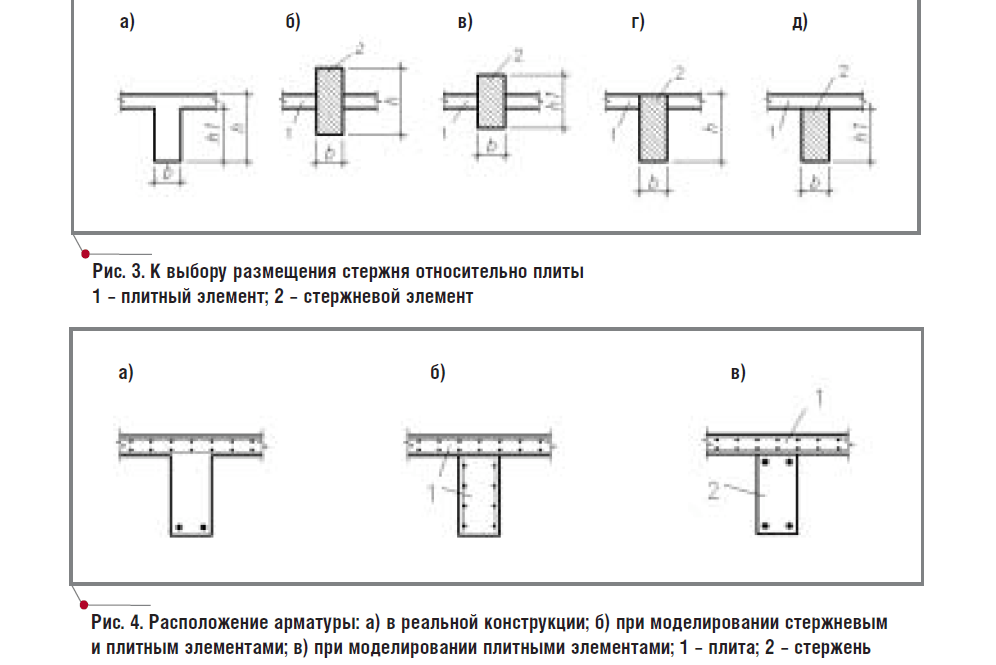

Моделирование ребристого перекрытия
Поиск эффективных расчетных моделей ребристых железобетонных плит и перекрытий
Смотреть

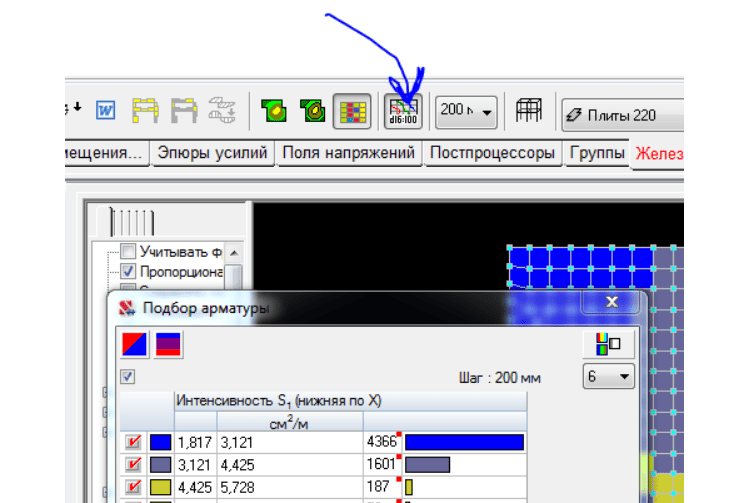

Перестала работать кнопка переключения форм выдачи армирования в SCAD Office
Ответа может быть два...
Продолжение в источнике
Понижение модуля упругости бетона при расчете конструкций
— Если мы хотим подобрать арматуру в колоннах - плиты 0,3Е (балки 0,5Е), стены 0,6Е, колонны 1,0Е
— Если хотим подобрать арматуру в стенах - плиты 0,3Е (балки 0,5Е), стены 1,0Е, колонны 0,6Е
— Плиты можно считать отдельно - плиты 0,3Е (балки 0,5Е), стены 0,6Е, колонны 0,6Е
— Если хотим подобрать арматуру в стенах - плиты 0,3Е (балки 0,5Е), стены 1,0Е, колонны 0,6Е
— Плиты можно считать отдельно - плиты 0,3Е (балки 0,5Е), стены 0,6Е, колонны 0,6Е
Пульсации ветра. Динамический расчёт
Перед расчётом любой задачи с учётом динамики...
Продолжение в источнике
Как задать пульсацию ветра в SCAD Office?
Ветровая нагрузка является основополагающей...
Продолжение в источнике
Обзор реализованных в SCAD 21.1 методов моделирования грунтового основания под фундаментной плитой
Анализ расчетных моделей для определения расчетных длин колонн многоэтажных стальных рам в программном комплексе SCAD и программе Кристалл
Расчет колонны (статическая неопределимость) в Арбат (SCAD office)
Статическая неопределимость определяет, принадлежит колонна статически определимой или статически неопределимой конструкции.
При назначении эксцентриситета - при статически неопределимой берется больший из случайного и максимального, при статически определимой - их сумма.
При назначении эксцентриситета - при статически неопределимой берется больший из случайного и максимального, при статически определимой - их сумма.
Использование АЖТ
ЛИРА 9.4. Руководство пользователя. Основы. Учебное пособие":
«В результате расчета узлы АЖТ приобретут одинаковые повороты, а конечные элементы, полностью заключенные в узлы АЖТ, получат нулевые усилия и/или напряжения. Исключение составляют лишь стержневые элементы с местной нагрузкой, однако полученные усилия не следует принимать в расчет».
В колоннах если не вводить АЖТ, то получаем заниженные моменты в колоннах.
«В результате расчета узлы АЖТ приобретут одинаковые повороты, а конечные элементы, полностью заключенные в узлы АЖТ, получат нулевые усилия и/или напряжения. Исключение составляют лишь стержневые элементы с местной нагрузкой, однако полученные усилия не следует принимать в расчет».
В колоннах если не вводить АЖТ, то получаем заниженные моменты в колоннах.
Моделирование пилонов в расчетной модели
При соотношении высоты сечения к толщине пилона (колонны) h/b < 3,0 моделировать пилон стержневыми, а при h/b > 3,0 – пластинчатыми элементами. Такое соотношение вытекает из рекомендуемых сечений балок в руководстве по конструированию железобетонных конструкций, где наибольшее соотношение сечений балок 400х1200 (h), т.е. 1:3.

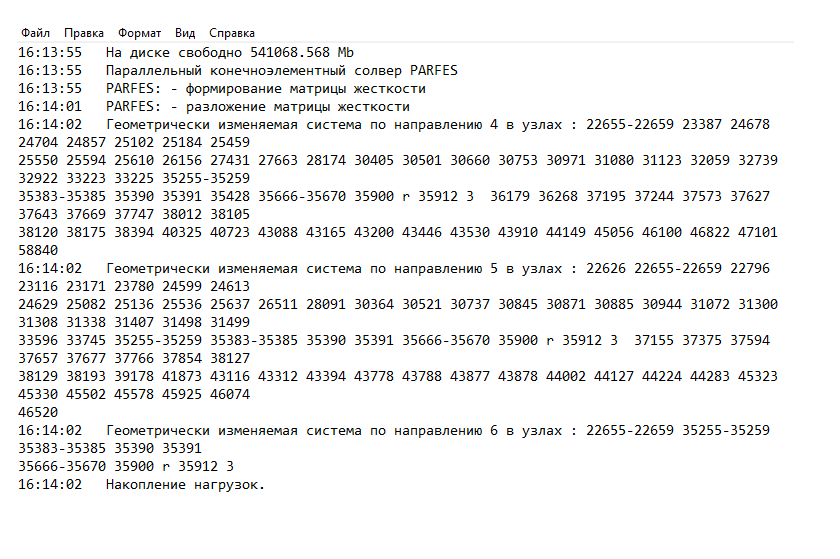

Геометрически изменяемая система по направлению 4 в узлах.Геометрически изменяемая система по направлению 5 в узлах.Геометрически изменяемая система по направлению 6 в узлах
Направления 1, 2, 3, 4, 5 и 6 это условные номера степеней свободы:
1 - перемещение по X;
2 - перемещение по Y;
3 - перемещение по Z;
4 - поворот вокруг X;
5 - поворот вокруг Y;
6 - поворот вокруг Z;
1 - перемещение по X;
2 - перемещение по Y;
3 - перемещение по Z;
4 - поворот вокруг X;
5 - поворот вокруг Y;
6 - поворот вокруг Z;
Проверяем в схеме наличие связей в данных направлениях, если их нет, то добавляем.
