Сооружение водоподготовки и очистки промывных вод. Насосная станция II подъема

→ Фундаменты - столбчатые монолитные. Несущий каркас - Стальной. Перекрытия - сборные железобетонные по профлисту. Покрытие - профлист по фермам.

— Расчет железобетонных конструкций.
— Разработка железобетонных конструкций. ПО «Revit».

● Адрес: г. Кондопога
● Начало проектных работ — Июнь 2023 г.
● Стадия «П» и «Р».
● Проектирование завершено.

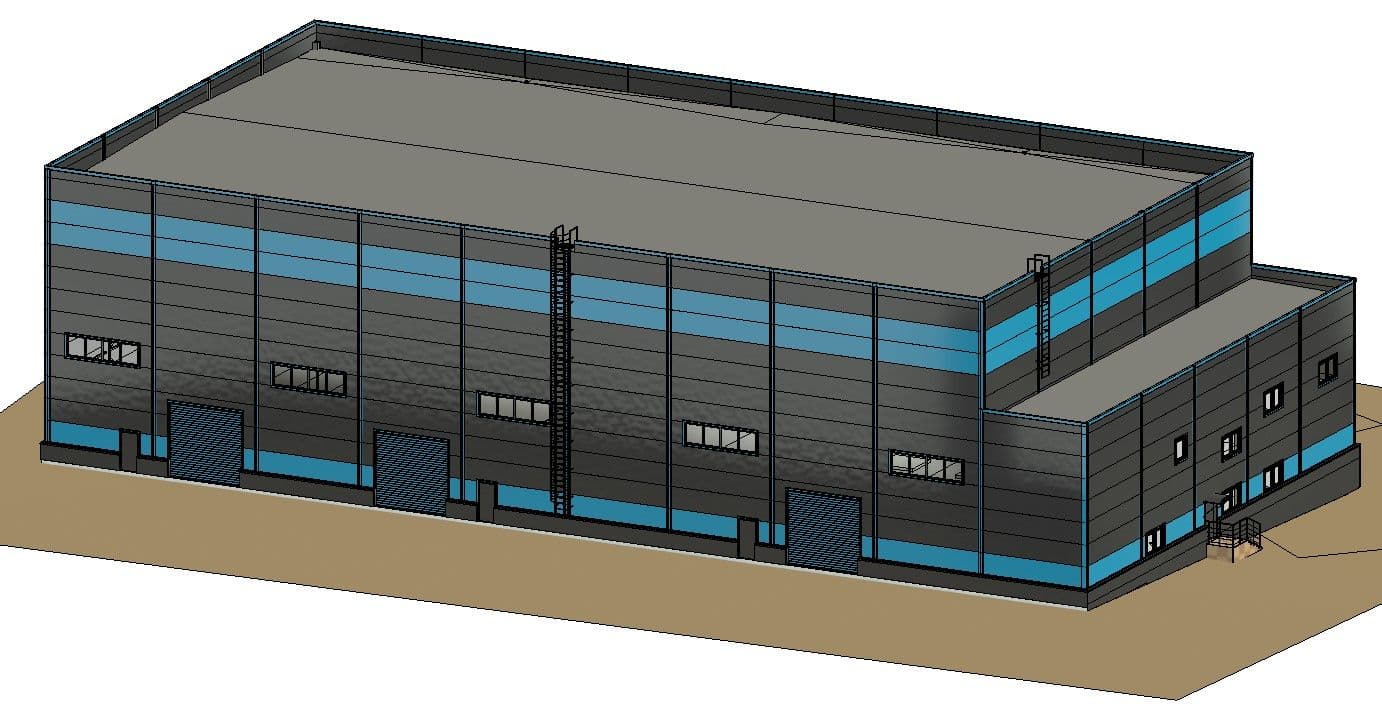

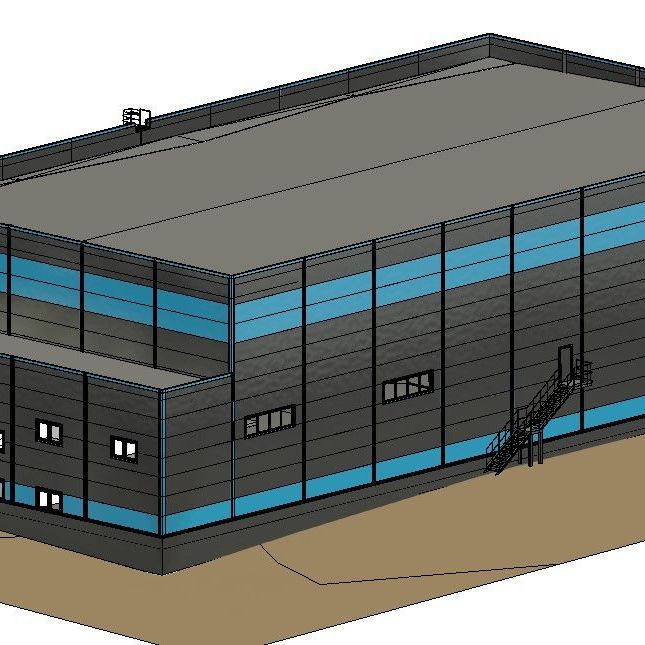

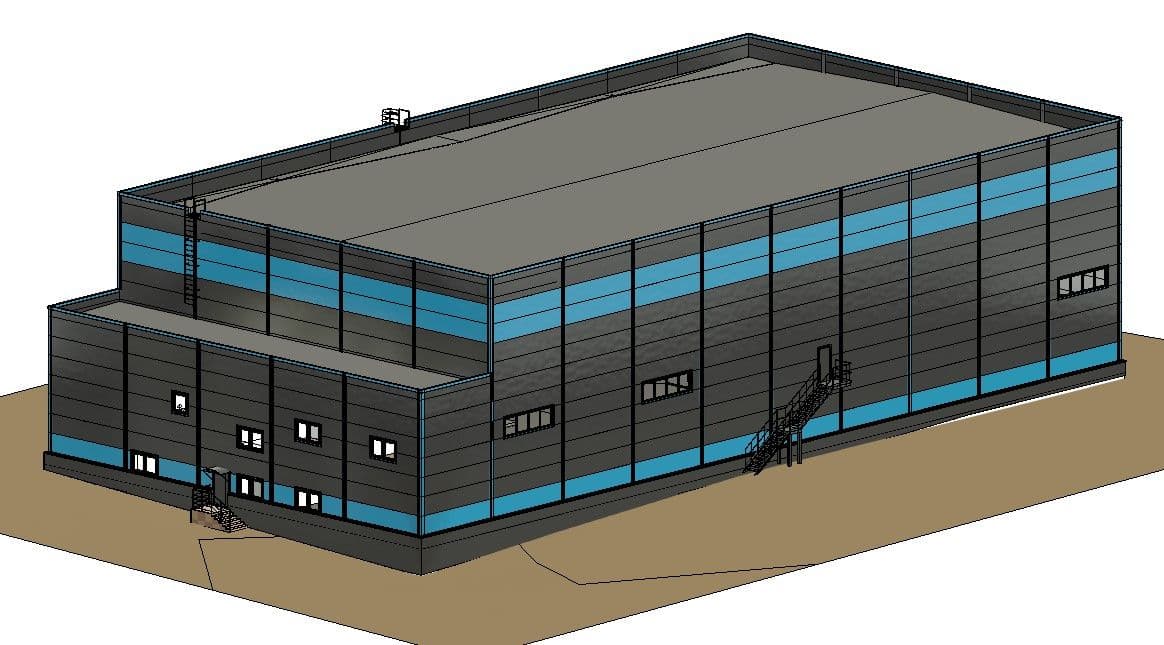

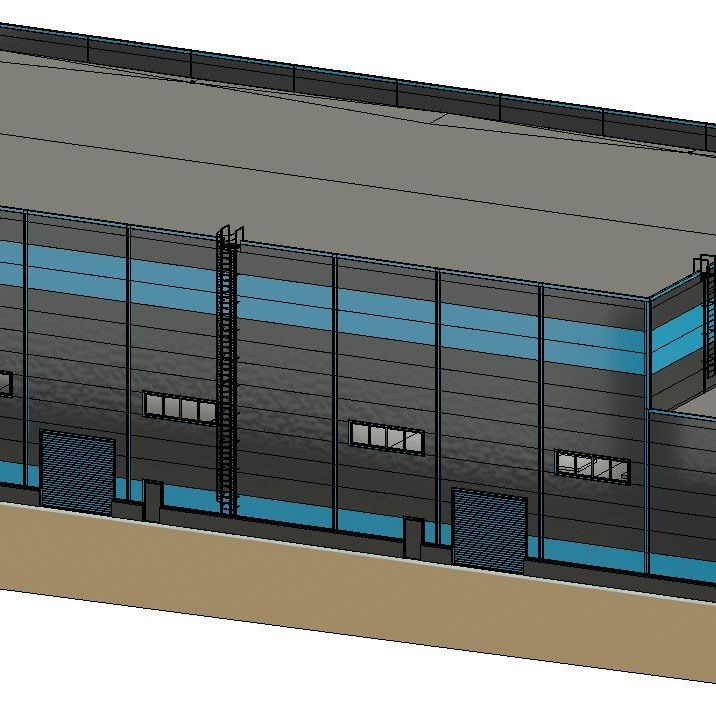

3D вид.
3D вид.

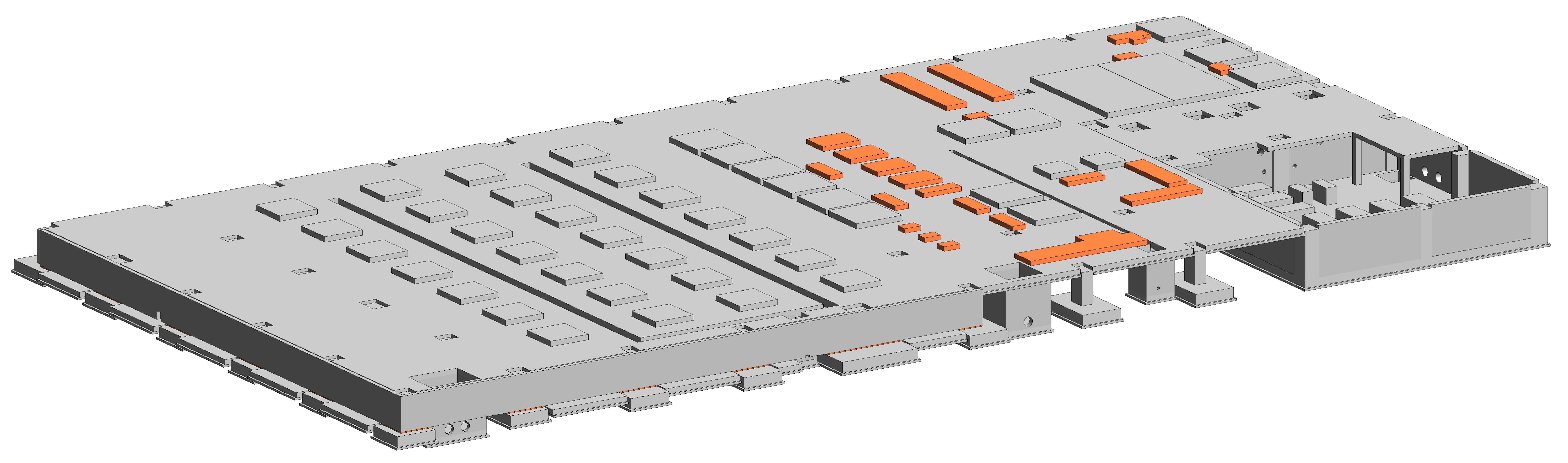

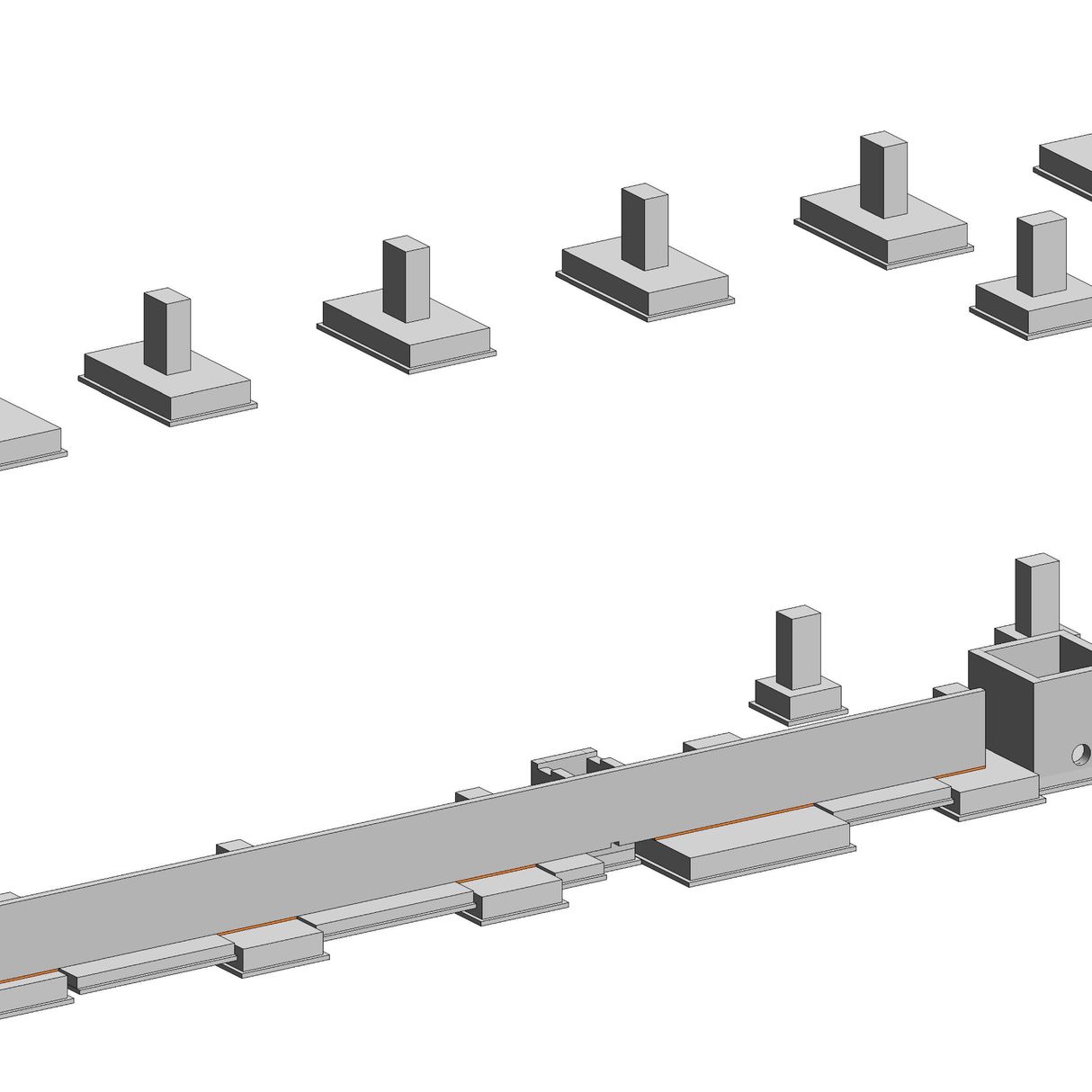

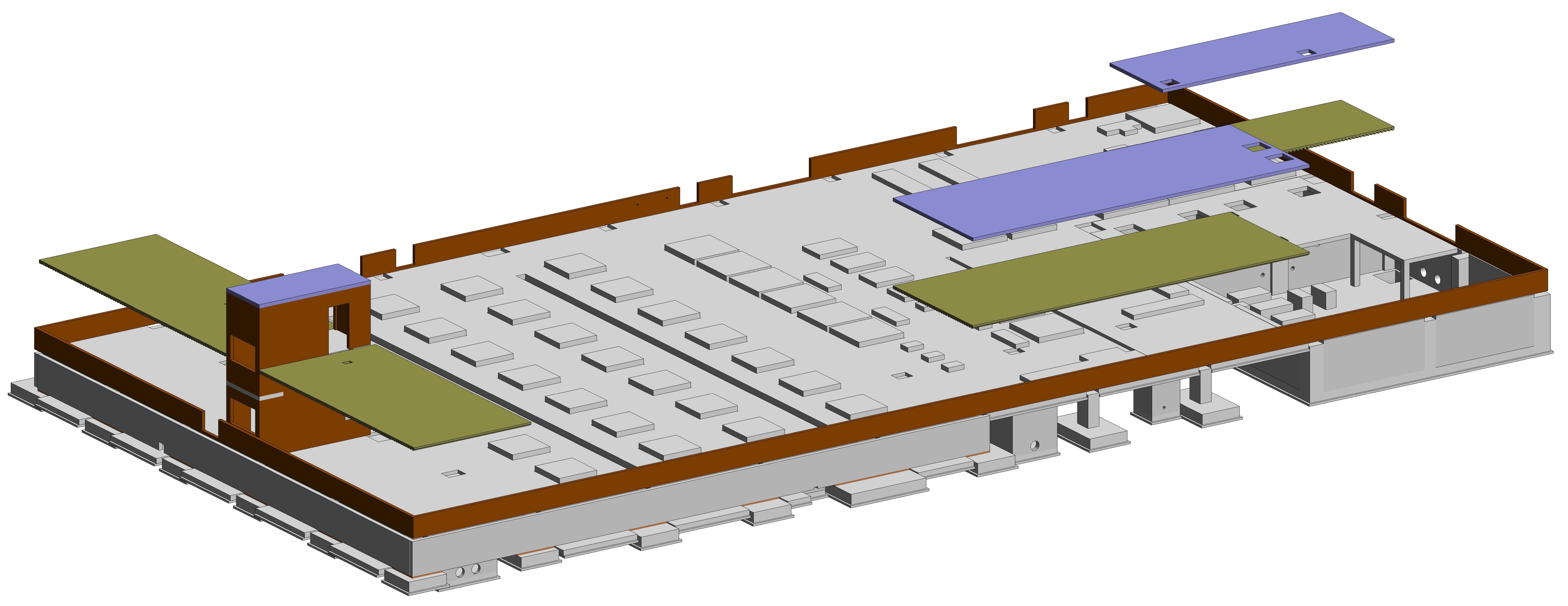

3D модель. Железобетонные конструкции ниже -0,120

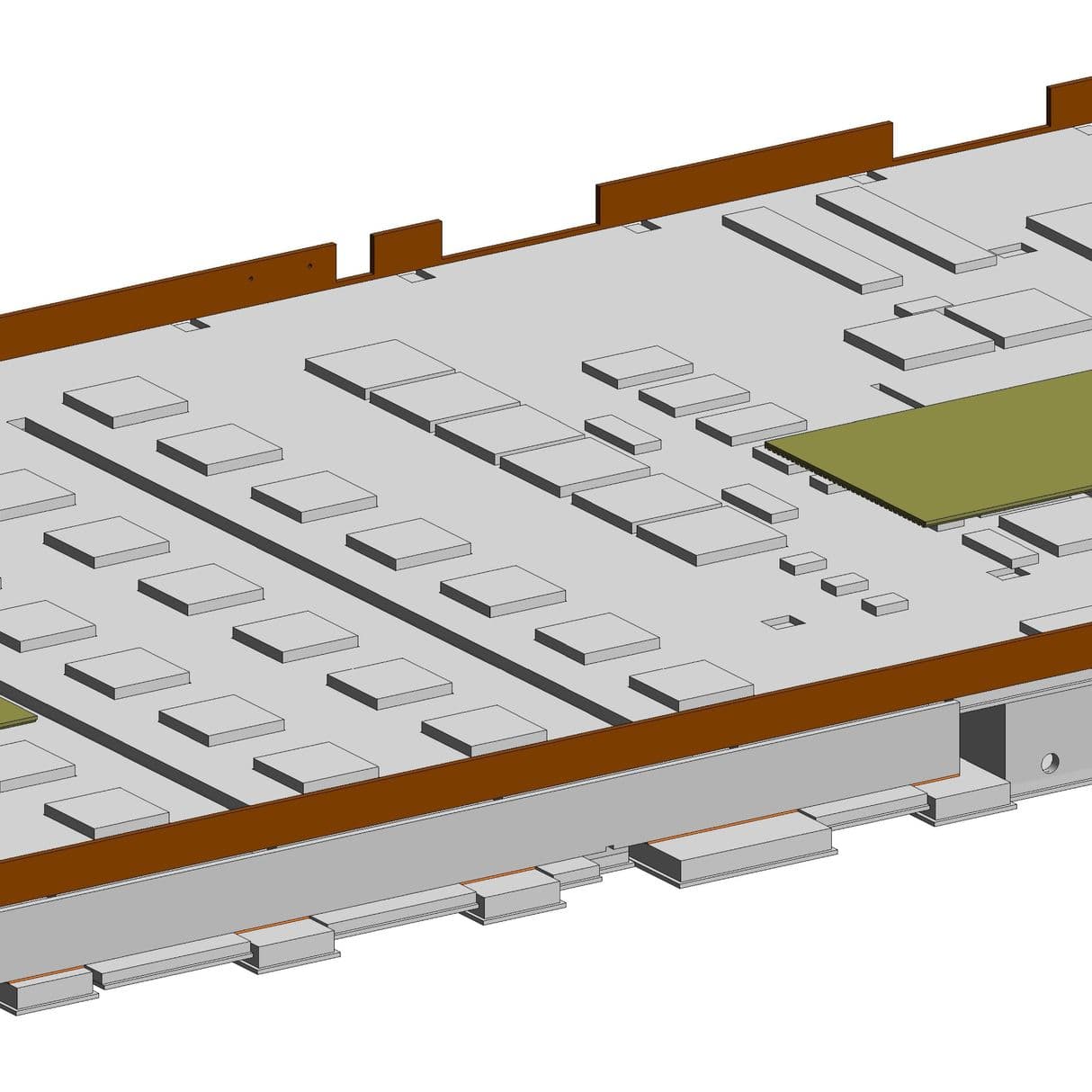

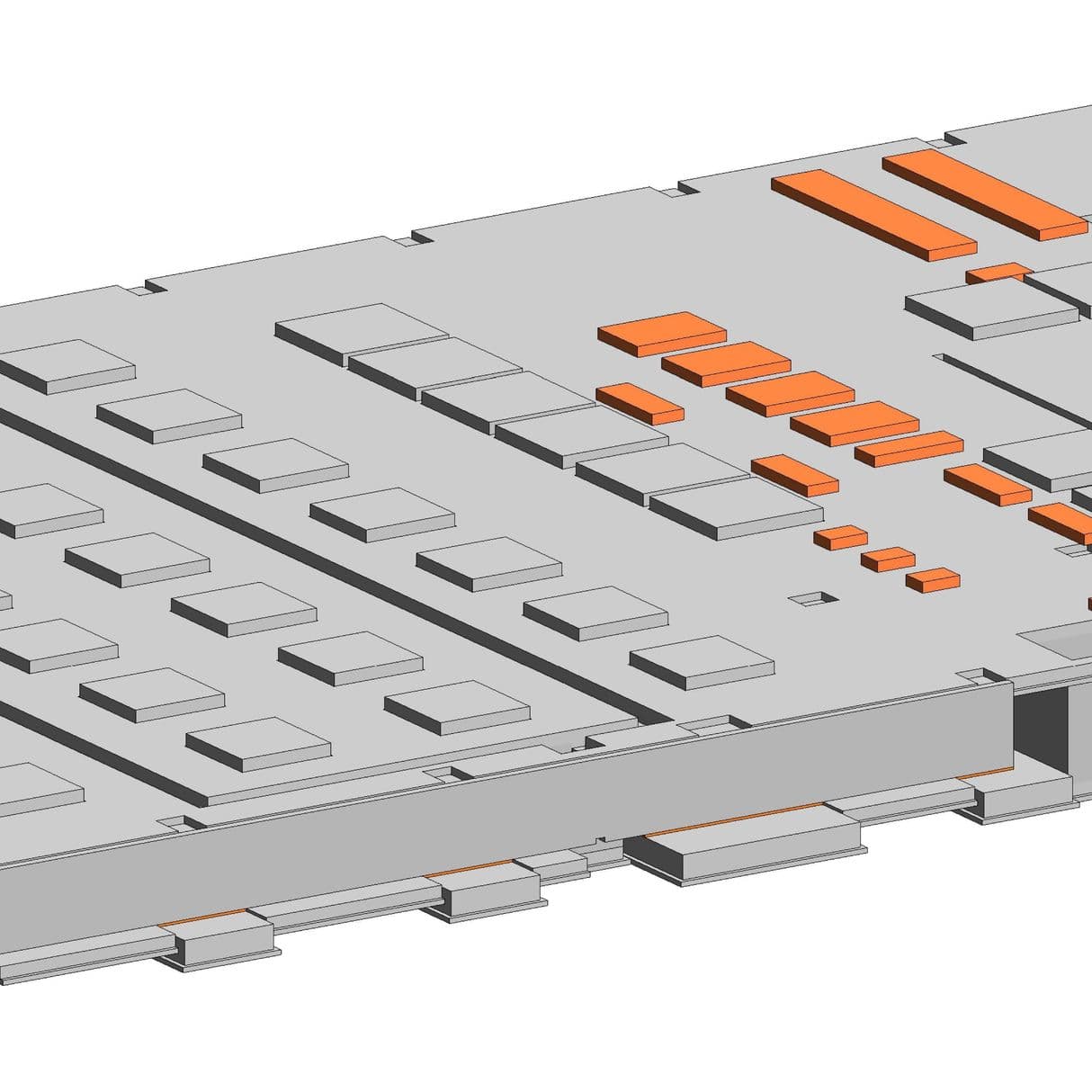

3D модель. Железобетонные конструкции на отм. -0,120/+0,100/+0,130

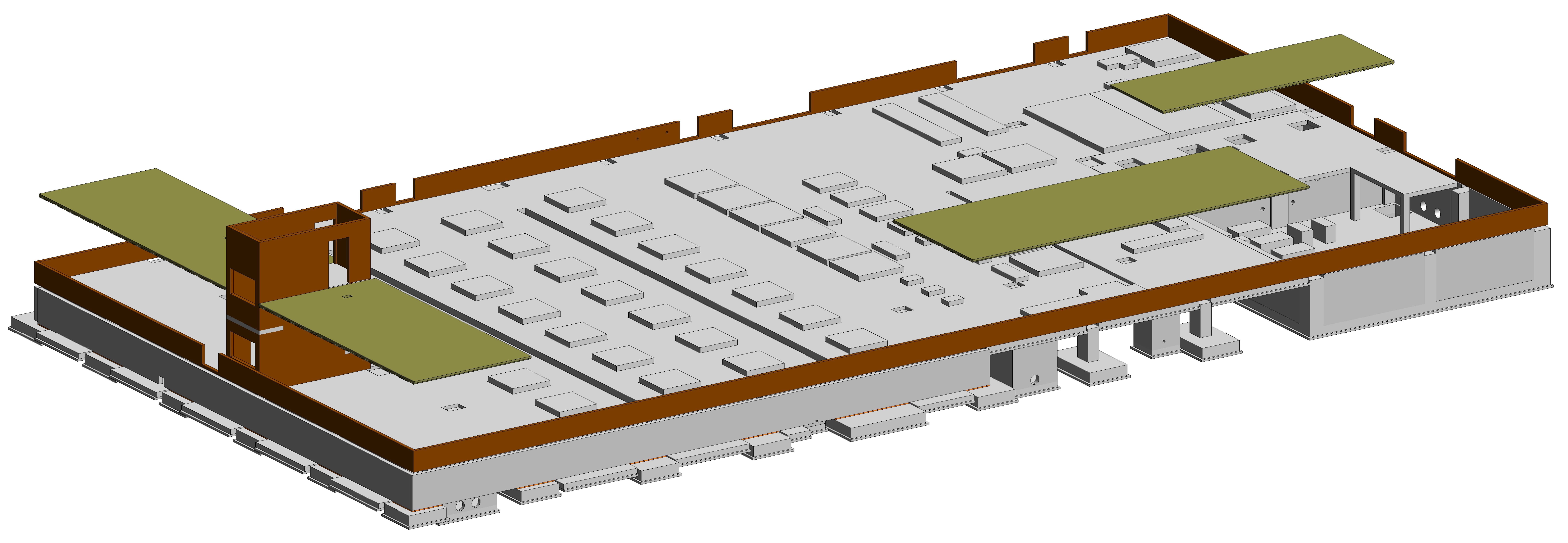

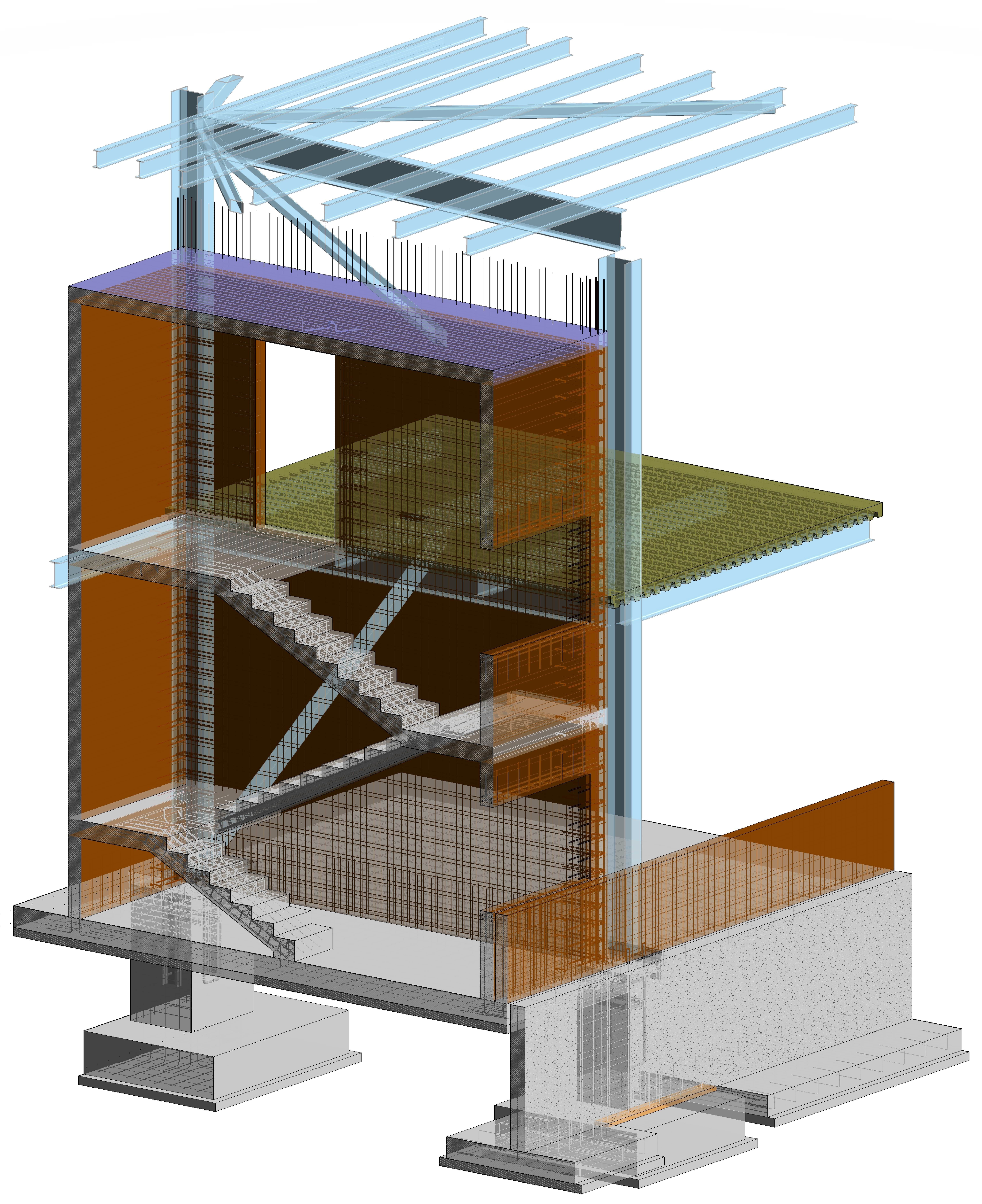

3D модель. Железобетонные конструкции. Стены. Перекрытие на отм. +4,110

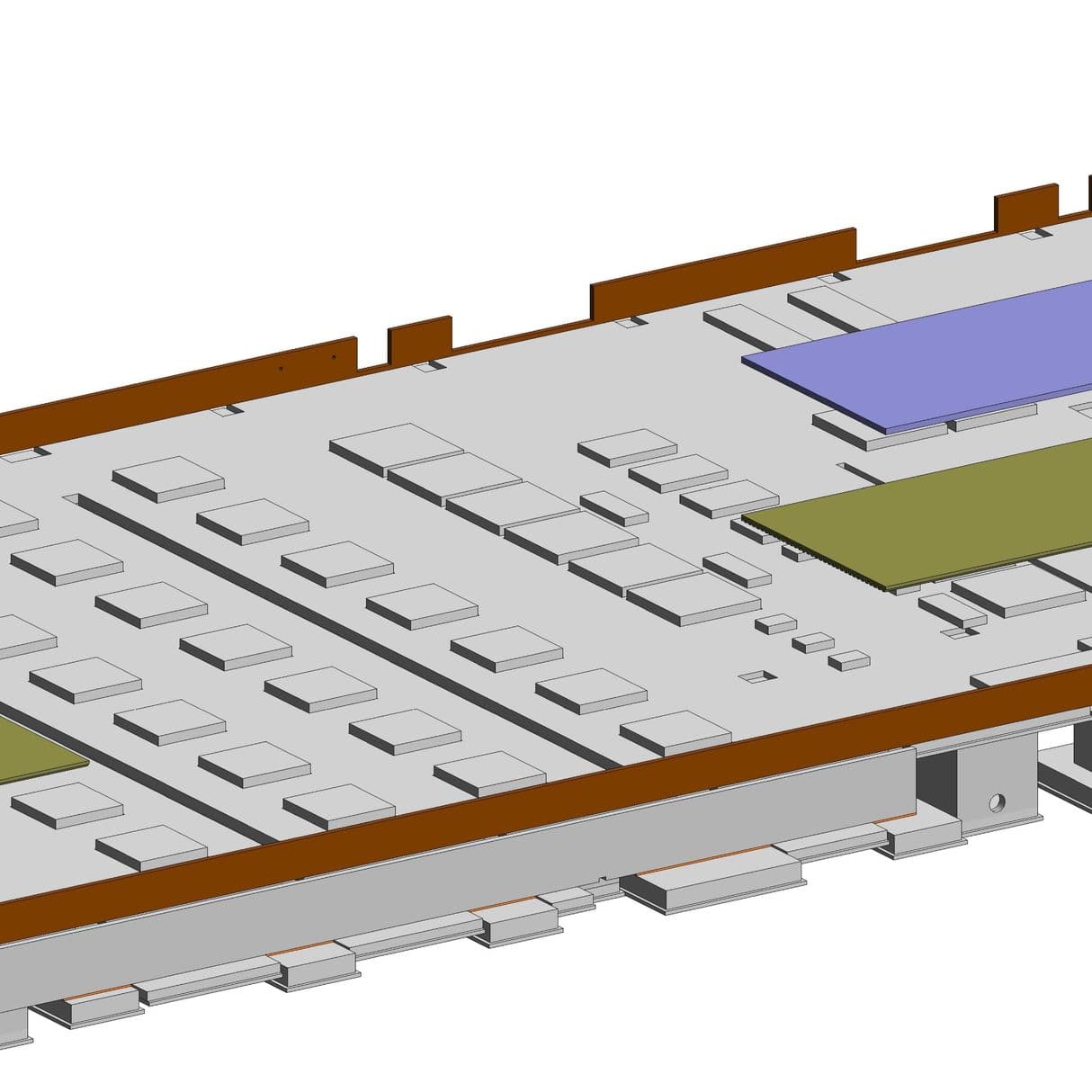

3D модель. Железобетонные конструкции. Стены. Перекрытие на отм. +7,180/отм. +8,250

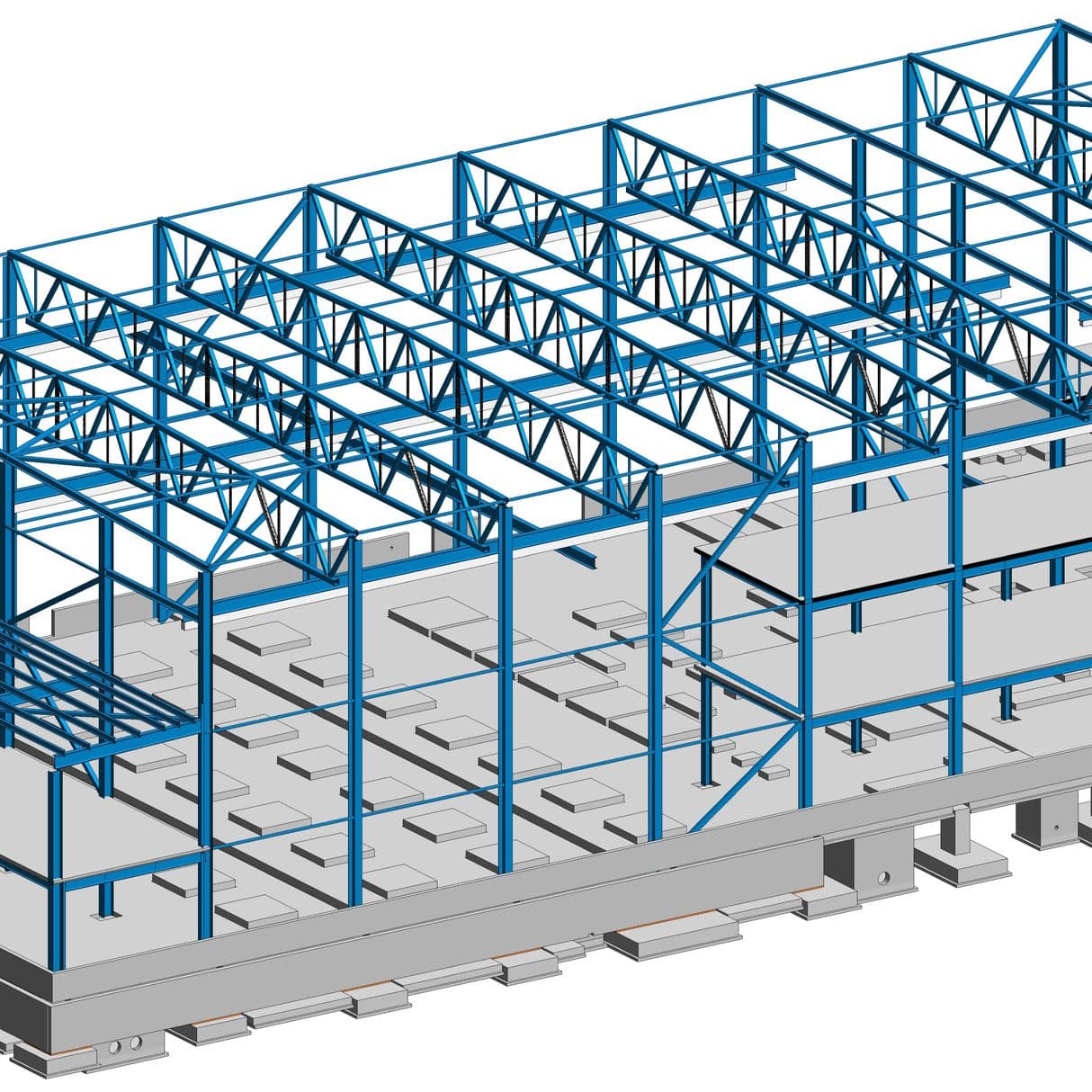

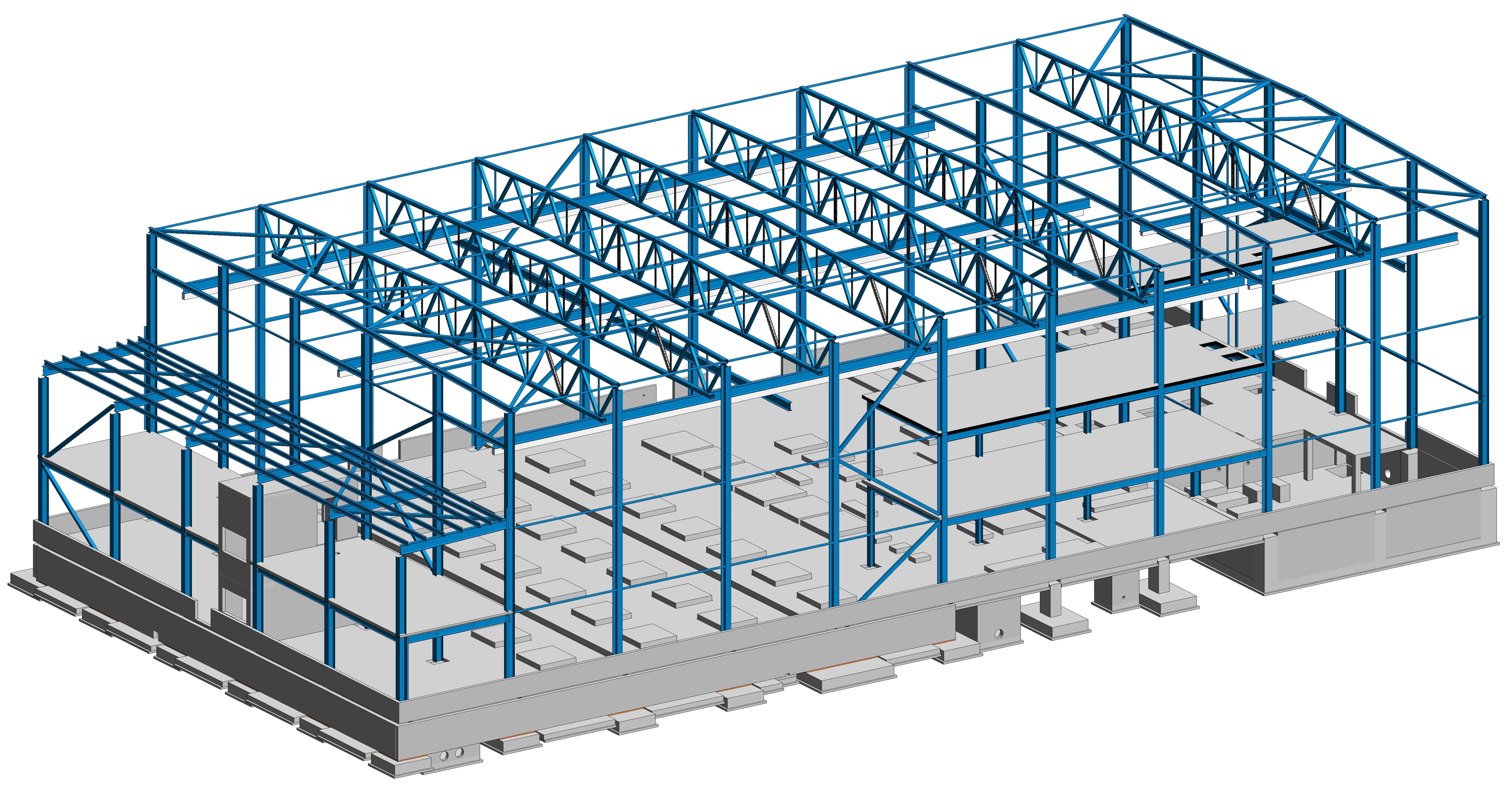

3D модель. Железобетонные конструкции. Металлические конструкции

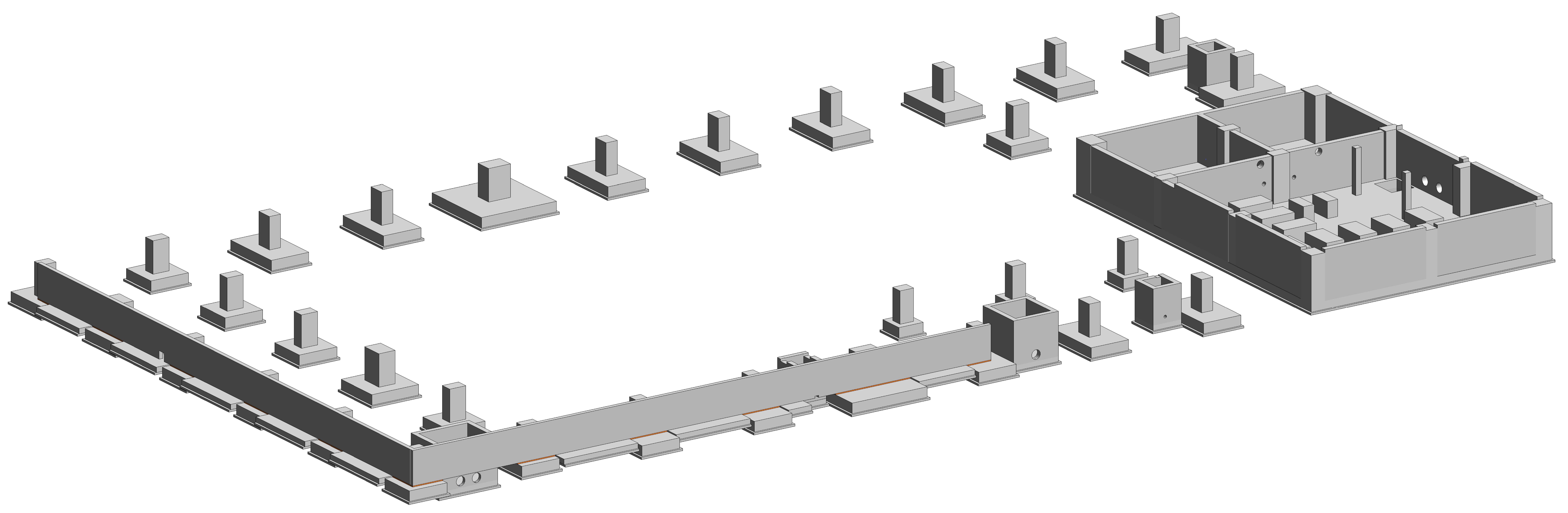

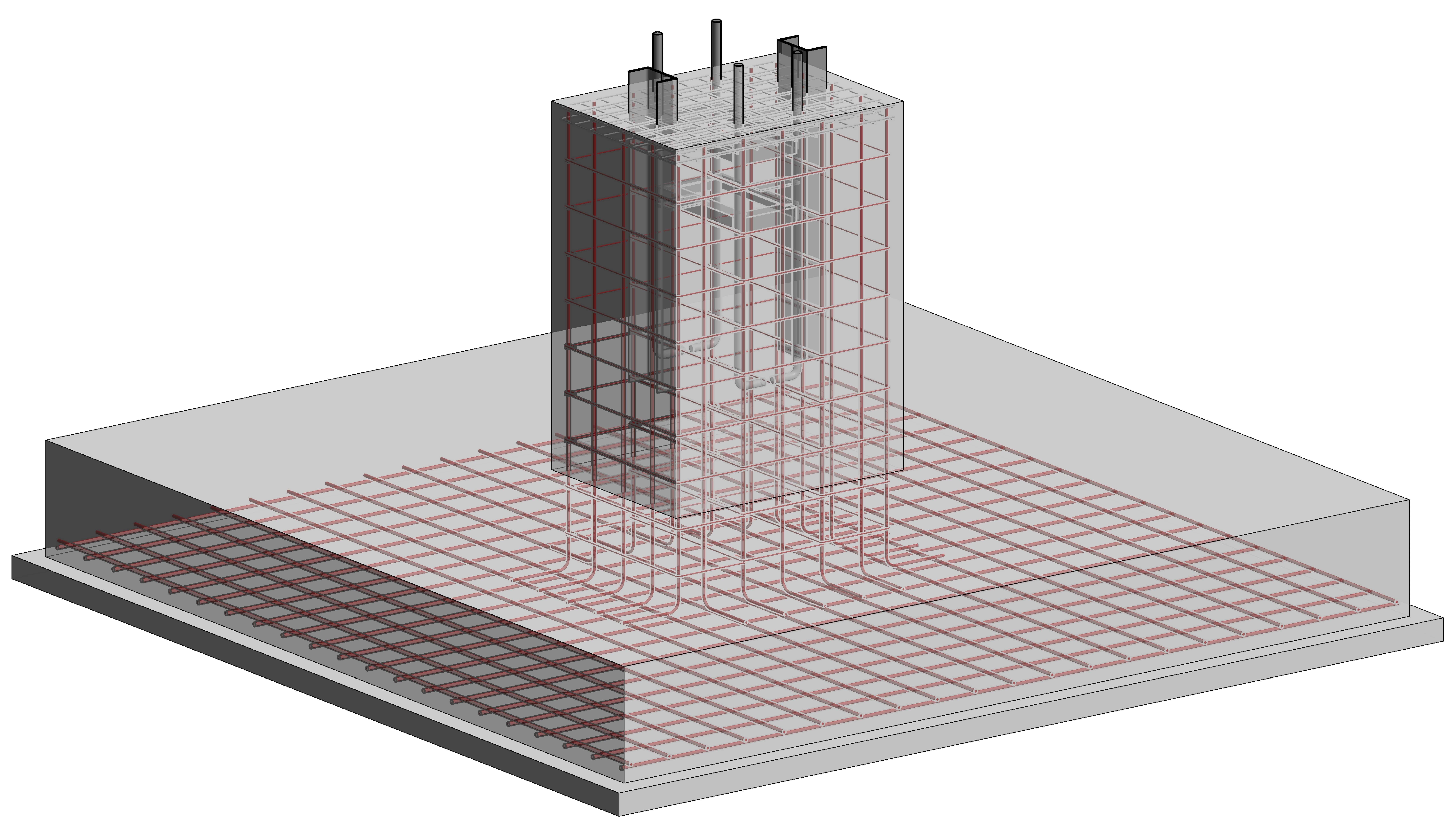

3D модель. Железобетонные конструкции. Столбчатый фундамент

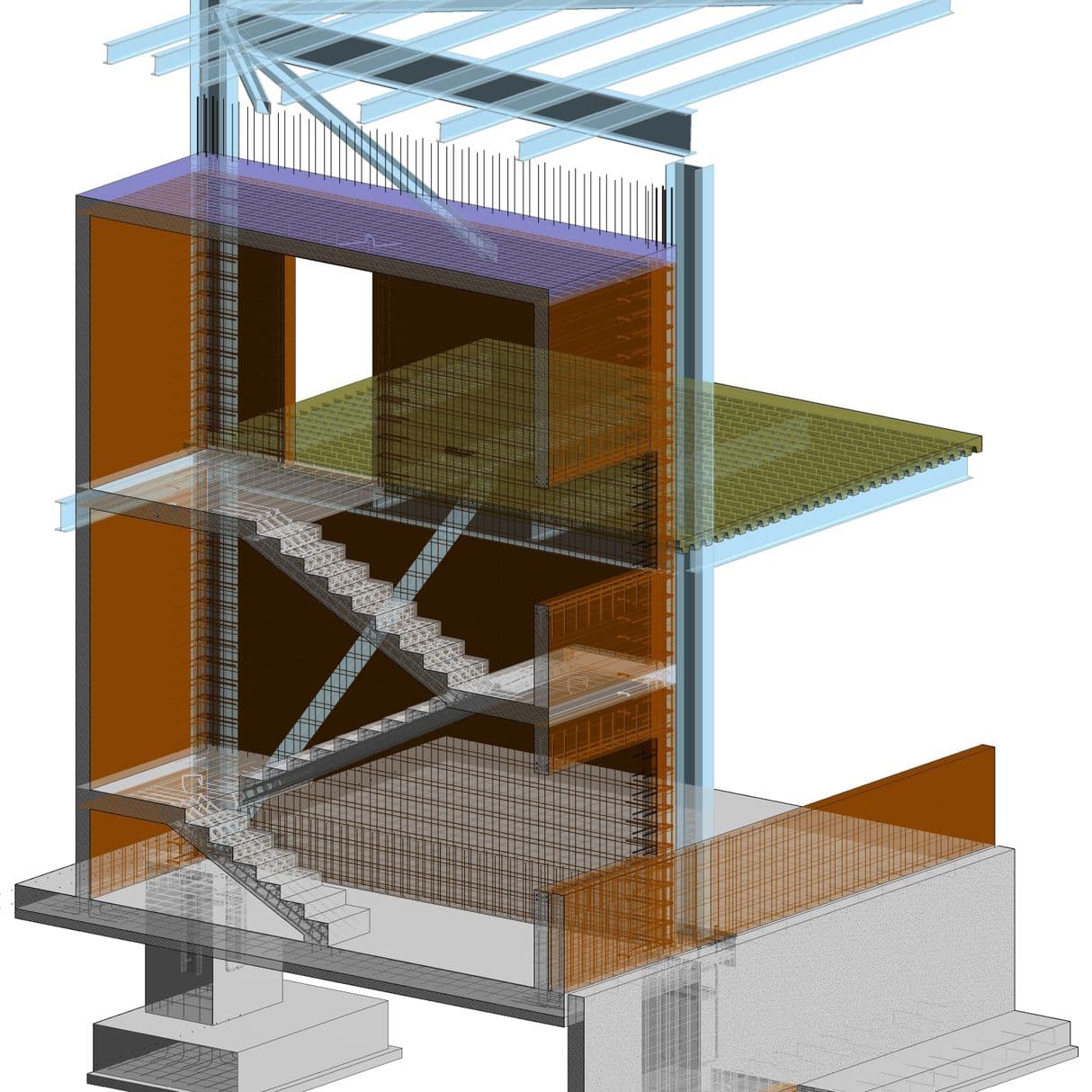

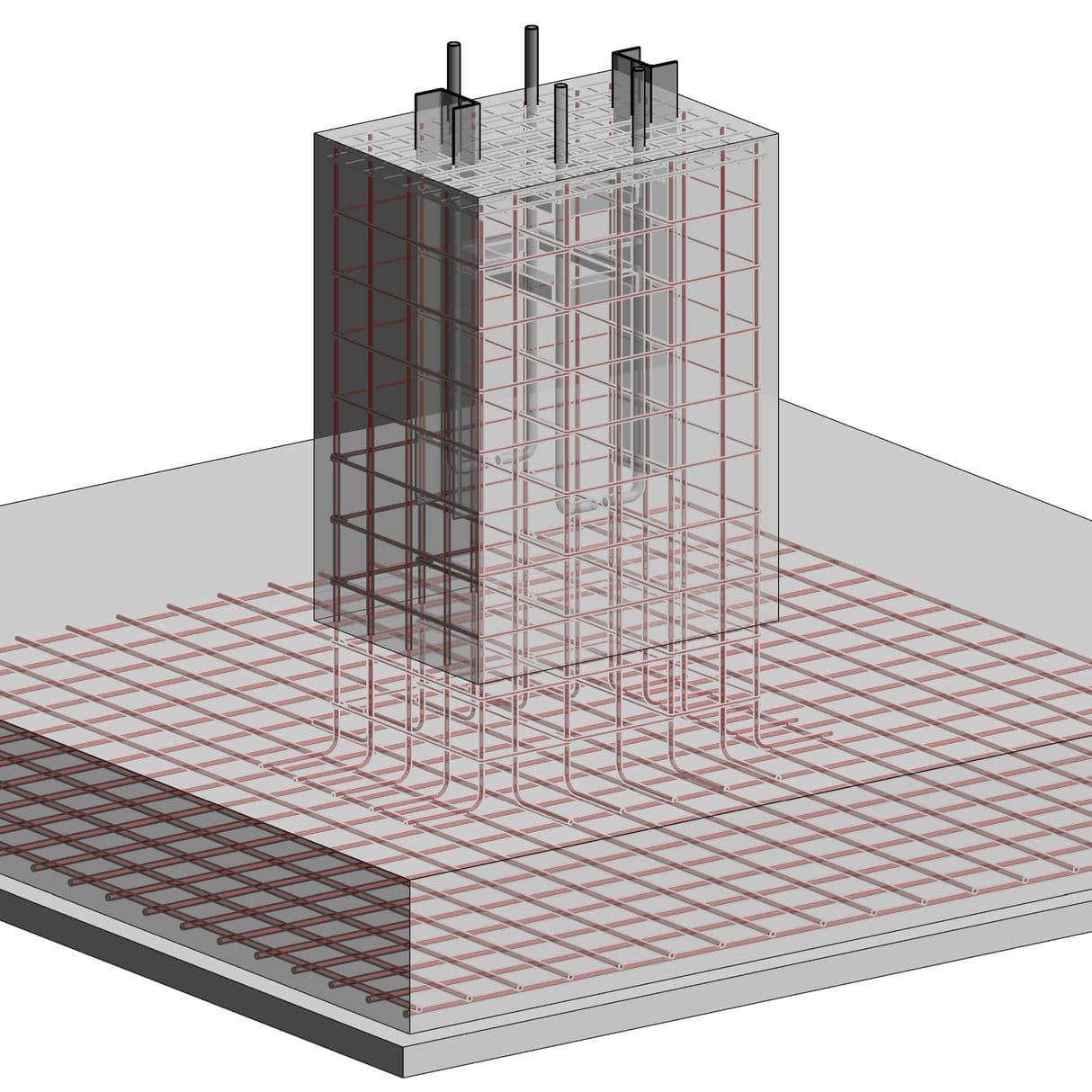

3D модель. Железобетонные конструкции. Фрагмент армирования
